En minería subterránea, conocer las partes de un jumbo de perforacion no es solo un tema técnico: es una decisión operacional. Un jumbo en buen estado permite mejorar la productividad, reducir detenciones no programadas y mantener la continuidad de la faena.
En Mansil entendemos que cada componente del equipo cumple una función crítica. Por eso, apoyamos a empresas mineras, talleres y áreas de mantenimiento con repuestos mineros para equipos de perforación, asistencia técnica y soluciones para marcas como Epiroc, Sandvik y otros equipos utilizados en minería. Puedes revisar el catálogo general de repuestos en Mansil desde la sección derepuestos mineros, donde se incluyen equipos como Boomer 282.

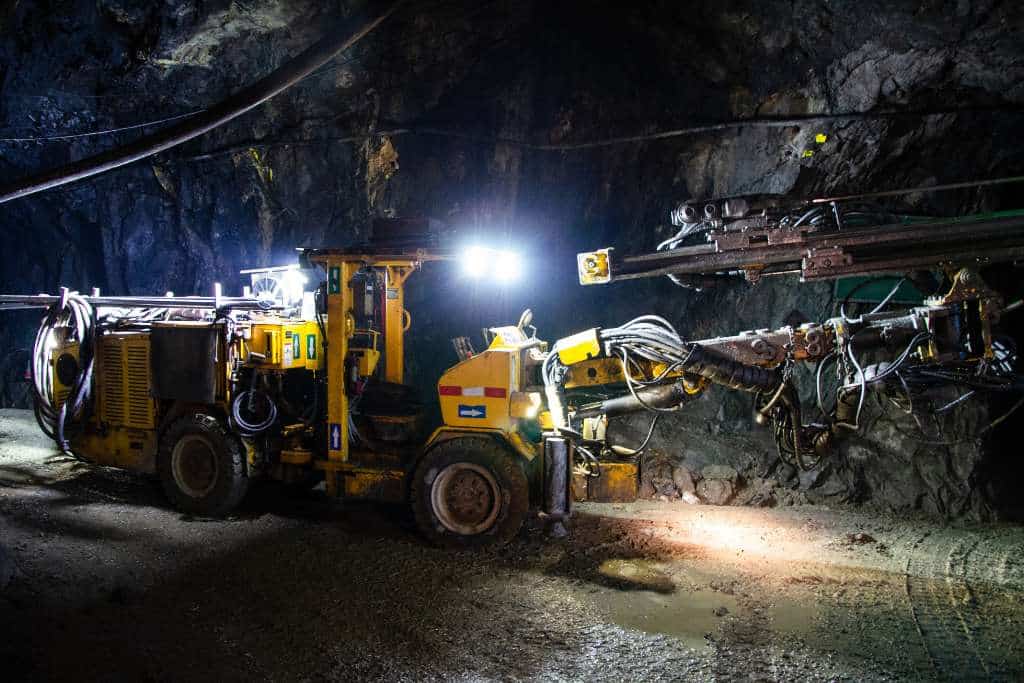

¿Qué es un jumbo de perforación?
Un jumbo de perforación es un equipo minero utilizado principalmente en minería subterránea para realizar perforaciones en roca. Estas perforaciones pueden estar asociadas a avance de túneles, desarrollo minero, fortificación, sostenimiento y preparación de frentes de trabajo.
En términos simples, cuando alguien pregunta que es un jumbo de perforacion, la respuesta es: es una máquina diseñada para posicionar una o más perforadoras hidráulicas sobre brazos articulados, permitiendo perforar con precisión en ambientes subterráneos exigentes.
En Chile, estos equipos son clave en operaciones donde la continuidad, la seguridad y la disponibilidad mecánica son factores decisivos.
Jumbo de perforación características principales
Las caracterísrticas de jumbo de perforacion pueden variar según modelo, marca, configuración y aplicación. Sin embargo, la mayoría de estos equipos comparten elementos técnicos comunes.
| Característica | Descripción | Importancia operacional |
| Brazos hidráulicos | Permiten posicionar la perforadora en distintos ángulos | Mejoran alcance, precisión y productividad |
| Perforadora hidráulica | Genera impacto, rotación y avance sobre el acero de perforación | Es el corazón del sistema de perforación |
| Sistema de avance | Desplaza la perforadora sobre la viga o feed | Asegura presión y recorrido controlado |
| Unidad de potencia | Entrega energía hidráulica, eléctrica o diésel según configuración | Mantiene el funcionamiento del equipo |
| Cabina o estación de control | Espacio desde donde el operador controla el jumbo | Aporta seguridad, visibilidad y control |
| Sistema de agua y aire | Apoya limpieza, barrido y refrigeración durante la perforación | Ayuda a proteger componentes y mejorar desempeño |
| Sistema eléctrico y electrónico | Controla sensores, comandos y monitoreo | Facilita diagnóstico y operación precisa |
En Mansil trabajamos con repuestos originales, OEM y alternativos como evrypart , además de asistencia técnica y reparación hidráulica para equipos mineros, con rapidez para que no interrumpas tu operación.
Características de perforación de jumbo
Las caracteristicas de perforacion de jumbo dependen del equipo, la roca, el diseño de la labor y el tipo de aplicación. Sin embargo, desde una mirada de mantenimiento, hay factores que siempre deben observarse.
| Característica | Qué evaluar | Impacto en la operación |
| Precisión | Alineación del brazo y estado del feed | Reduce desviaciones |
| Potencia de impacto | Estado de pistón, sellos y perforadora | Mejora eficiencia |
| Rotación | Motor, acoplamientos y transmisión | Evita atascos y desgaste irregular |
| Avance | Presión y estabilidad del sistema feed | Mejora rendimiento |
| Barrido | Agua o aire según aplicación | Ayuda a limpiar la perforación |
| Vibración | Condición de aceros y componentes | Protege perforadora y estructura |
Un jumbo que perfora con baja eficiencia no siempre necesita una reparación mayor. A veces, el problema está en sellos, mangueras, acoplamientos, shank adapter, brocas desgastadas o desalineación del sistema de avance.
Tabla comparativa: partes críticas vs. síntomas de falla
| Sistema del jumbo | Síntoma común | Posible causa | Acción recomendada |
| Perforadora hidráulica | Baja potencia de impacto | Sellos, pistón o desgaste interno | Diagnóstico técnico y cambio de repuestos |
| Sistema hidráulico | Fugas o pérdida de presión | Mangueras, válvulas o sellos dañados | Inspección y reemplazo |
| Brazo o boom | Movimiento impreciso | Bujes, pasadores o cilindros desgastados | Revisión de holguras |
| Feed | Desviación o vibración | Guías, patines o cadena desgastada | Ajuste o cambio de componentes |
| Sistema eléctrico | Fallas intermitentes | Sensores, conectores o cableado | Diagnóstico eléctrico |
| Aceros de perforación | Desgaste prematuro | Mala compatibilidad o uso incorrecto | Selección técnica adecuada |
¿Cuándo cambiar repuestos en un jumbo de perforación?
Un error frecuente es esperar a que el equipo falle completamente. En minería, lo recomendable es trabajar con mantenimiento preventivo y predictivo, que permite anticipar fallas mayores y por lo tanto más impacto en sentido económico y de tiempo en la operación.
Aquí te damos algunas señales de alerta:
- Fugas hidráulicas visibles.
- Pérdida de fuerza en la perforadora.
- Aumento de vibración.
- Desgaste irregular en brocas o barras.
- Mayor tiempo para completar perforaciones.
- Ruidos anormales.
- Movimiento impreciso de brazos.
- Sobrecalentamiento del sistema hidráulico.
- Fallas eléctricas intermitentes.
Cuando aparecen estos síntomas, conviene revisar el equipo antes de que la falla afecte la continuidad de la faena.
¿Por qué cotizar repuestos para jumbo con Mansil?
Mansil se enfoca en entregar soluciones técnicas para perforadoras y equipos mineros, combinando repuestos originales, OEM y alternativos con asistencia técnica y reparación o mantención de componentes hidráulicos.
Además, Mansil cuenta con categorías específicas para marcas relevantes en perforación minera, como repuestos Epiroc y Catálogo Sandvik. En el caso de Epiroc, Mansil destaca repuestos para equipos de perforación utilizados en minería, construcción y otras aplicaciones.
En Mansil podemos ayudarte con:
| Necesidad | Cómo ayuda Mansil |
| Identificar repuestos | Apoyo para ubicar componentes según equipo y aplicación |
| Cotizar alternativas | Opciones originales, OEM o alternativas según disponibilidad |
| Reducir detenciones | Gestión de repuestos críticos para continuidad operacional |
| Mantención hidráulica | Reparación y mantención de componentes hidráulicos |
| Equipos de perforación | Repuestos para perforadoras y jumbos utilizados en minería |
Recomendaciones para pedir repuestos de jumbo
Para cotizar correctamente, lo ideal es entregar la mayor información posible:
| Información requerida | Por qué es importante |
| Marca del equipo | Define familia de componentes |
| Modelo del jumbo | Permite identificar compatibilidades |
| Número de parte | Acelera la cotización |
| Fotografías del componente | Ayuda a validar visualmente |
| Medidas o referencias | Útil cuando no existe número de parte |
| Síntoma de falla | Ayuda al diagnóstico |
| Condición de operación | Permite recomendar mejor alternativa |
Mientras más clara sea la información, más rápido se puede validar el repuesto correcto.
Preguntas frecuentes sobre partes de un jumbo de perforación
¿Cuáles son las principales partes de un jumbo de perforación?
Las principales partes de un jumbo de perforación son el brazo o boom, perforadora hidráulica, viga de avance, sistema hidráulico, sistema eléctrico, chasis, cabina, sistema de propulsión y accesorios de perforación como brocas, barras, shank adapter y coplas.
¿Qué es un jumbo de perforación?
Un jumbo de perforación es un equipo minero usado principalmente en minería subterránea para realizar perforaciones en roca. Se utiliza en desarrollo de túneles, avance de galerías, fortificación y preparación de frentes de trabajo.
¿Cuáles son las características de un jumbo de perforación?
Las principales características de un jumbo de perforación son su capacidad de posicionamiento mediante brazos hidráulicos, perforadora de alto rendimiento, sistema de avance, control hidráulico, sistemas eléctricos de monitoreo y accesorios especializados para perforación en roca.
¿Qué accesorios de perforación usa un jumbo?
Los accesorios de perforación de un jumbo incluyen brocas, barras, coplas, shank adapter, manguitos, centralizadores y adaptadores. Estos elementos deben ser compatibles con la perforadora y con las condiciones de roca.
¿Qué aceros de perforación se utilizan en jumbos de fortificación?
Los aceros de perforación utilizados en jumbos de fortificación incluyen barras, brocas, shank adapter, coplas y otros componentes del tren de perforación. Su selección depende del tipo de roca, longitud requerida, rosca y equipo utilizado.
¿Cuándo se deben cambiar los repuestos de un jumbo?
Los repuestos de un jumbo deben revisarse o cambiarse cuando aparecen fugas hidráulicas, pérdida de potencia, vibración excesiva, desgaste irregular, fallas eléctricas, desviaciones de perforación o aumento en los tiempos de operación.
¿Dónde cotizar repuestos para jumbo de perforación en Chile?
En Chile, Mansil es una alternativa para cotizar repuestos de equipos mineros y perforadoras, incluyendo soluciones para marcas como Epiroc y Sandvik. Puedes revisar sus líneas de repuestos en mansil.cl.
Conocer las partes del jumbo ayuda a reducir detenciones
Conocer las partes de un jumbo de perforacion permite tomar mejores decisiones de mantenimiento, anticipar fallas y solicitar repuestos con mayor precisión. En minería subterránea, cada hora de detención impacta la productividad, por lo que trabajar con un proveedor técnico es clave.
En Mansil te apoyamos con repuestos, asistencia técnica y soluciones para equipos de perforación minera. Si necesitas identificar, cotizar o reemplazar componentes para tu jumbo, puedes contactarnos desde Mansil y recibir orientación especializada para tu operación.
Cotiza repuestos para jumbo de perforación en Mansil y mantén tu equipo operativo con respaldo técnico.
